Uitslag Feit of Fabel januari 2020

ANTWOORD:

Het juiste antwoord op de stelling is: fabel.


Onderbouwing van het antwoord

Dat antwoord is te ontlenen aan rubriek 524.2 van NEN 1010.

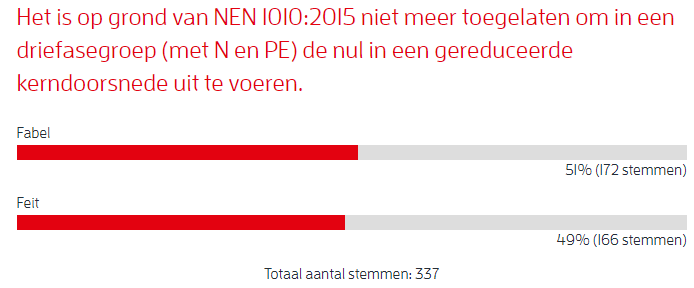

In deze rubriek vind je eisen voor de kerndoorsnede van de nulleiding. In de Feit of Fabel werd gesteld dat het niet meer is toegelaten om de nul te reduceren in een driefasegroep. Dit is echter nog steeds toegestaan maar, net als eerder, onder bepaalde omstandigheden.

Die omstandigheden vind je in bepaling 524.2.3 waarin staat:

524.2.3   In meerfaseketens waarin elke fase een kerndoorsnede heeft van meer dan 16 mm²  bij koper of 25 mm²  bij aluminium, mag de kerndoorsnede van de nulleiding kleiner zijn dan die van de fasen, mits gelijktijdig aan de volgende voorwaarden wordt voldaan:

  • de bij normaal gebruik te verwachten belasting van de stroomketen is nagenoeg gelijk over de faseleidingen verdeeld en de derde harmonische en oneven veelvouden van derde harmonische stromen zijn lager dan 15 % van de fasestroom,

OPMERKING  Meestal bedraagt de gereduceerde kerndoorsnede van de nulleiding niet minder dan 50 % van de kerndoorsnede van de faseleidingen.

  • de nulleiding is beveiligd tegen overstroom overeenkomstig het bepaalde in 431.2 en
  • de kerndoorsnede van de nulleiding is ten minste 16 mm 2  bij koper of 25 mm 2  bij aluminium.

Kortom: onder deze voorwaarden mag (nog steeds) een nul met een gereduceerde kerndoorsnede worden toegepast. De stelling is daarom een fabel.
