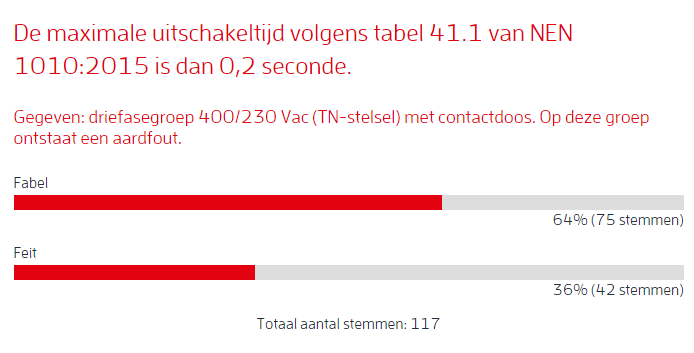

Uitslag Feit of Fabel november 2016
30-01-2017
ANTWOORD:
Het juiste antwoord op de stelling is: fabel.
Onderbouwing van het antwoord
Gegeven is dat de spanning tussen fase en aarde 230 V is. En voor een TN-stelsel geldt dan bij wisselspanning een maximale uitschakeltijd van 0,4 s.

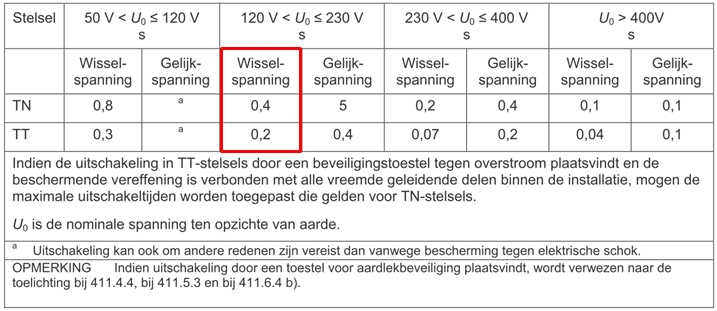

De tabel waaruit het antwoord moet komen, is hierna overgenomen:
De opgave gaat uit van een driefasegroep 400/230 Vac (TN-stelsel) met contactdoos. Voor aflezing van de tabel is het nodig om de spanning tussen fase en aarde te weten (zie de uitleg in de tabel). Die spanning is in ons voorbeeld 230 Vac. We moeten voor de maximale uitschakeltijd dus kijken in de rode rechthoek.
Aangezien het voorbeeld uitgaat van een TN-stelsel is de gezochte uitschakeltijd 0,4 s. De stelling is daarom een fabel.
